دستگاه دیاگ خودرو — راهنمای کامل خرید و معرفی بهترین برندها

دستگاه دیاگ چیست و چطور کار می‌کند؟

کلمه‌ی “دیاگ” کوتاه‌شده‌ی Diagnostic Tool یعنی ابزار عیب‌یابی است.

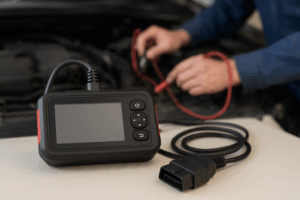

دستگاه دیاگ از طریق کابل OBD (معمولاً OBD-II) به ECU خودرو وصل می‌شه و اطلاعات حسگرها، خطاها و پارامترهای عملکرد موتور رو می‌خونه. بعدش خطاها رو به صورت کدهای مشخص (DTC) نشون می‌ده تا تعمیرکار بتونه بفهمه ایراد از کجاست.

دستگاه های دیاگ‌ می‌تونن:

• خطاها رو پاک کنن
• پارامترها رو به صورت لحظه‌ای نشون بدن
• برنامه‌ریزی یا تعریف سوییچ و ریمپ انجام بدن
• و بعضاً تست عملگرها و تنظیمات خاص موتور و سیستم‌ها رو کنترل کنن

چرا باید دستگاه دیاگ داشته باشیم؟

بدون دیاگ، تعمیر خودرو مثل حدس زدن در تاریکیه.
اما با یه دیاگ خوب:

• سریع‌تر عیب رو پیدا می‌کنی
• اشتباه تشخیص نمی‌دی
• زمان تعمیر رو نصف می‌کنی
• مشتری راضی‌تر می‌ره و اعتمادش بیشتر می‌شه

به زبان ساده: دستگاه دیاگ یعنی سرعت، دقت و اعتبار برای تعمیرکار.

البته این رو هم باید بدونی در بعضی مواقع عیب یابی و تشخیص عیب خودرو بدون دیاگ غیر ممکنه.

حالا بیایم یه نگاه حرفه ای تر به این دستگاه داشته باشیم.

نحوه ی عملکرد دیاگ برای عیب یابی:

دستگاه دیاگ غیر از اینکه برای تنظیم موتور یا همون عیب یابی سیستم سوخت رسانی و جرقه ای خودرو ها بکار می ره، قابلیت های دیگه ای هم داره.
از قابلیت های دیاگ می تونیم به عیب یابی ECU های:

• ایربگ یا کیسه هوا
• گیربکس اتوماتیک
• سیستم ترمز ضد قفل یا همون ABS

اشاره کنیم.
کامپیوتر یا ECU های مواردی که بالا اشاره کردیم هر کدوم به صورت جداگانه از ECU اصلی خودرو هاست.
قابلیت مهم دیگه ی دیاگ، عیب یابی کردن امکانات و تجهیزات برقی نصب شده روی اتاق خودرو هایه که سیستم مالتی پلکس دارن.
در صورتی که خودروها مالتی پلکس باشن تبادل ارتباط دیتا به صورت صفر و یک در قالب شبکه‌های CAN در مالتی پلکس خودروهای ایرانی و در قالب ترکیب شبکه‌های CAN و VAN در مالتی‌پلکس خودروهای شرکت پژوی ساخته شده در شرکت ایرانخودرو عرضه می‌شه.

نکته:

این تبادل دیتا بین نود ها با یک دیگه و یا نود ها با ECU ها از طریق یک زوج سیم برقرار میشه.
این خصوصیت در تبادل دیتا منجر به اون میشه که این اطلاعات با متصل کردن دستگاه با کانکتور عیب یاب خودرو، ارتباط دیاگ با نود ها (علاوه بر ارتباط با ECU) برقرار بشه.
وقتی ارتباط برقرار بشه تو ارتباط با نودها همون گزینه‌هایی که در ارتباط با ECU مشاهده می کنیم، همون گزینه ها به صورت مشابه دیده می شن.
گزینه هایی مثل:

• شناسایی
• خواندن و پاک کردن خطاها
• پارامترها
• تست عملگرها

و مابقی گزینه های مرتبط دیده می شه.
با این امکان روی دیاگ می تونیم از یه مدار ساده مثل بوق و چراغ ها تا مدارای پیچیده تر مثل سیستم کولر و بقیه مدارات برقی رو عیب یابی کنیم.
عیب یابی کردن سیستم های مالتی پلکس با دیاگ این امکان رو می ده که ناچار نباشیم به صورت سنتی از ابتدا تا آخر مدار رو عیب یابی کنیم.

توی این روش عیب یابی به دو صورت انجام میشه:

اول: بخش عیب یابی از کلید مورد نظر تا نود مربوطه میشه.
دوم: عیب یابی از همون نود تا عملگر مورد نظرمون صورت می گیره.
این دو تا بخش عیب یابی با گزینه های تست عملگرها و بررسی پارامترها انجام میشه.
پس ما دنبال عیب داخل یکی از این دوبخش می گردیم و نیازی نیست سرتاسر مدار رو تست کنیم.
اینطوری هم توی وقتمون صرفه جویی می کنیم و هم نیازی نیست همه قطعات و تجهیزات روی مدار برقی رو باز و بسته و تست کنیم.
پس در نهایت مشتری هم از کار ما و این قابلیت راضی تره.
می بینیم که کاربرد دستگاه دیاگ برای حرفه تنظیم موتور و برق خودرو چقدر اهمیت داره.
با مشخص شدن کاربرد دیاگ و ضرورت وجود این دستگاه باید از عملکرد و پشتیبانی شرکت های تولید کننده اطلاع داشته باشیم تا بتونیم دستگاه مورد نیازمون رو انتخاب کنیم.

معرفی برندهای برتر دستگاه دیاگ در ایران

در ایران برندهای زیادی وجود دارن، ولی چند تا از شناخته‌شده‌ترین و معتبرترین‌ها اینان

• 🔹 دیاگ موتور آزما
  دستگاه‌های موتور آزما جزو دقیق‌ترین دیاگ‌های ایرانی‌ان. دارای پشتیبانی عالی، نرم‌افزار فارسی، و قابلیت تعریف خودروهای جدید.
  مشاهده دستگاه دیاگ موتور آزما

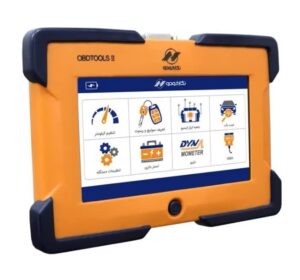

• 🔹 دیاگ نگار خودرو
  مدل‌های دیاگ نگار خودرو، مخصوص تعمیرکارانیه که دنبال قیمت مناسب و کارایی بالا هستن. نرم‌افزار سبک و نصب راحت، گزارش‌گیری پیشرفته و آپدیت‌های منظم داره.
   مشاهده دیاگ نگار خودرو

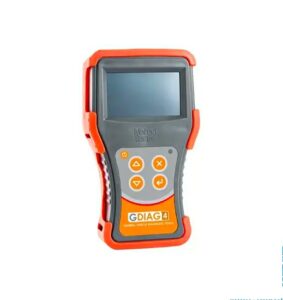

• 🔹 دیاگ مهاد صنعت
  دستگاه‌های مهاد صنعت G4، در کنار سخت‌افزار قدرتمند، محیط کاربری حرفه‌ای و دقیق ارائه می‌دن. ویژگی خاصشون، سازگاری با اکثر خودرهاست.
  مشاهده دیاگ مهاد صنعت

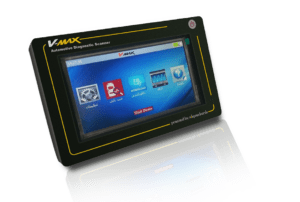

• 🔹 دیاگ نیک پردازش
  ویمکس یا وی مکس یا Vmaxیکی از برندهای پرطرفدار بین تعمیرکاران حرفه‌ای به خاطر سرعت و دقت بالا در خواندن خطاها. قابلیت ذخیره گزارش‌هاست.
   مشاهده دیاگ نیک پردازش

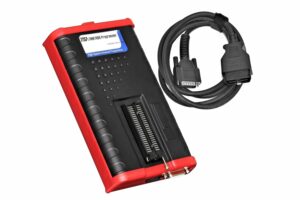

• 🔹 دیاگ تی‌ان‌ام (TNM)
  برند TNM هم با پشتیبانی گسترده از خودروهای ایرانی و چینی، محبوبه. دارای نرم‌افزار به‌روزشونده و سرعت بالا در شناسایی خطاهاست. اکثرا برنامه ریزی و دانلود ها و کار های تخصصی با این دیاگ انجام دادنش حرفه ای تره.
   مشاهده دیاگ تی ان ام

راهنمای خرید دستگاه دیاگ:

برای خرید دیاگ، چند نکته مهم وجود داره:

1. نیاز خودت رو بشناس.
   آیا با خودروهای سواری کار می‌کنی یا سنگین و دیزلی؟
2. نرم‌افزار فارسی و پشتیبانی برند رو بررسی کن.
   چون تعمیرکار بدون آپدیت عملاً نصف قدرت دیاگش رو از دست می‌ده.
3. به گارانتی و خدمات پس از فروش دقت کن.
   برندهای داخلی مثل موتور آزما، مهاد صنعت و نگار خودرو از این نظر عالی‌ان.
4. از فروشگاه معتبر خرید کن.
   سایتی مثل صنعت نوین فقط دستگاه‌های اصلی و با ضمانت ارائه می‌ده.

 قیمت دستگاه دیاگ

قیمت دستگاه دیاگ بسته به برند، امکانات و نوع خودروهایی که پشتیبانی می‌کنه متفاوته.
اما به طور کلی:

• دیاگ‌های ایرانی بین ۱۵ تا ۵۰ میلیون تومان
• دیاگ‌های چندمنظوره و خارجی تا ۱۰۰ میلیون تومان و بیشتر

پیشنهاد ما؟
همیشه مدلی بخر که نیاز واقعی‌ت رو برطرف کنه، نه صرفاً گران‌ترین مدل بازار.

 تا اینجا به این نتیجه رسیدیم

دستگاه دیاگ فقط یک ابزار نیست، کلید موفقیت در تعمیرات مدرن خودرو هست.
چه تعمیرکار باتجربه باشی، چه دانشجوی مکانیک در حال آموزش، داشتن یک دیاگ حرفه‌ای از برندهای معتبر مثل موتور آزما، مهاد صنعت، نگار خودرو، نیک پردازش و TNM باعث می‌شه همیشه یک قدم جلوتر از بقیه باشی.
